Strukturmechanik & Bauteilfestigkeit

Die zuverlässige festigkeitstechnische Dimensionierung von Strukturbauteilen ist ein wichtiger Bestandteil des Produktentwicklungsprozesses im Maschinen- und Anlagenbau. Die allgemeinen Methoden dazu werden im Kompetenzfeld „Gebrauchseignung und Schadenstoleranz“ weiterentwickelt und im Kompetenzfeld „Materialeffizienz und Zuverlässigkeit im Fahrzeug-, Maschinen- und Anlagenbau“ auf spezielle branchenspezifische Aufgaben angewendet.

Gebrauchseignung & Schadenstoleranz

Der zunehmende Zeit- und Kostendruck in der Entwicklung sowie das Bestreben nach kosten- und gewichtsoptimierten Produkten macht eine ganzheitlichere Sichtweise der Auslegung erforderlich. Dem leisten wir im Bereich der festigkeitstechnischen Auslegung bzw. Nachrechnung mit dem Konzept der Gebrauchseignung (Fitness-for-Service, Fitness-for-Purpose) Folge. Üblicherweise wird der sichere Betrieb eines Bauteils durch vier Faktoren beeinflusst, die gesamtheitlich betrachtet werden müssen:

  • Beanspruchung des Bauteils
  • erforderliche Lebensdauer des Bauteils
  • örtlicher Zustand des Werkstoffes
  • etwaige Schädigung im Verlauf von Herstellung und Betrieb

Die Vorhersagegenauigkeit der Festigkeitsrechnung wird maßgeblich davon bestimmt, wie genau die Beanspruchung des Bauteils im Betrieb bekannt ist. Dazu gehören neben der üblichen statischen und zyklischen Beanspruchung einschließlich seltener oder periodischer Überlasten vor allem auch Einflüsse durch die Umgebung, wie z.B. durch erhöhte oder stark schwankende Betriebstemperaturen, korrosive Medien, Wasserstoffversprödung usw.

Die Lebensdauer des Bauteils ergibt sich aus der Produktlebensdauer und der Entscheidung, ob das Bauteil im Zuge regelmäßiger Serviceintervalle getauscht werden kann oder soll – mit dem klassischen Entscheidungsdilemma, Herstellkosten, Instandhaltungskosten und Ausfallwahrscheinlichkeit gegeneinander abzuwägen.

Die Werkstoffwahl erfolgt anschließend entsprechend der Beanspruchung, der Lebensdauer und allfälliger Zusatzanforderunger an Bauteilabmessungen und -gewicht. Besonderes Augenmerk ist dabei auf die Herstell- und Nachbehandlungsprozesse zu richten, welche die örtlichen Werkstoffeigenschaften in den hochbeanspruchten Bereichen erheblich verbessern können. So können z.B. durch Wärmebehandlung und Nachbehandlungsprozesse wie Hämmern, Kugelstrahlen oder Festwalzen Eigenspannungen eingebracht werden, die ein hohes Potenzial zur Festigkeitssteigerung und/oder Lebensdauerverlängerung besitzen.

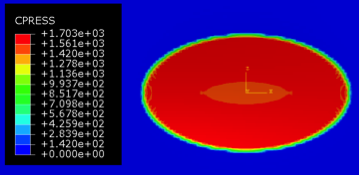

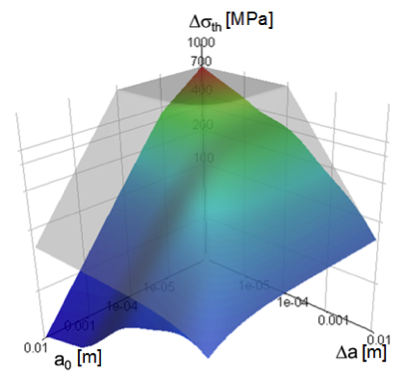

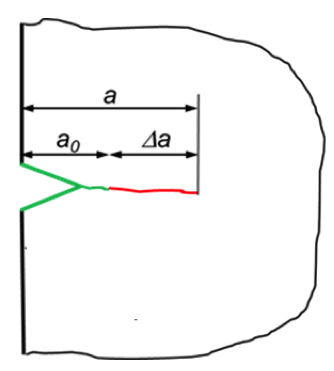

Eine mögliche Schädigung im Verlauf von Herstellung und Betrieb führt zum Konzept der Schadenstoleranz. Mit Hilfe bruchmechanischer Methoden lässt sich der Einfluss sowohl herstellungsbedingter Ungänzen (Guss-, Schmiede-, Walzfehler) als auch betriebsbedingter Schäden (Foreign Object Damage, wie z.B. Vogelschlag in Luftfahrtanwendungen oder Schotterflug bei Eisenbahnfahrwerken) bewerten. Diese Herangehensweise führt auf natürliche Weise zu optimierten Instandhaltungskonzepten, indem der Zeitpunkt der nächsten wiederkehrenden Inspektion entsprechend der Größe des festgestellten Fehlers festgelegt wird. Dazu ist allerdings das (Nicht-)Vorhandensein von Fehlern ab einer bestimmten Größe mit Methoden der zerstörungsfreien Werkstoffprüfung nachzuweisen.

Materialeffizienz & Zuverlässigkeit

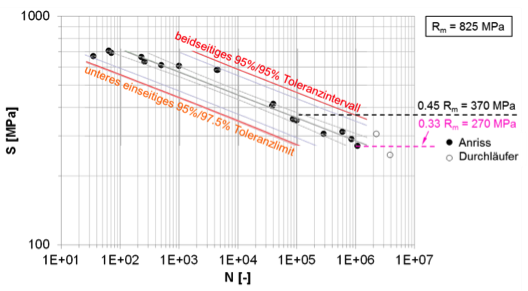

Alle bisher beschriebenen Einflussgrößen weisen eine statistische Streuung auf: Beanspruchung, Werkstofffestigkeit, Größe von Bauteilfehlern oder Nachweisbarkeit mittels zerstörungsfreier Werkstoffprüfung. Zur Berücksichtigung der damit einhergehenden Unsicherheiten wird der Sicherheitsfaktor entsprechend gewählt. Der Trend, Bauteilabmessungen und Sicherheitsfaktoren bis an ihre untere, von der Norm erlaubte Grenze „abzuspecken“, führt nicht selten zu einer erhöhten Zahl von Bauteilausfällen.

Methoden der robusten Optimierung haben zum Ziel, alle Einflussgrößen gleichzeitig zu betrachten und jene Kombination zu finden, welche – auch bei leichten Änderungen von Abmessungen, Werkstoffeigenschaften und Beanspruchung – zum optimalen Produkt führt, das sich durch einen effizienten Werkstoffeinsatz bei gleichzeitig hoher Zuverlässigkeit auszeichnet.

Gerade in sicherheitskritischen Anwendungen ist dabei eine detaillierte, getrennte Betrachtung der verschiedenen streuenden Einflüsse nützlich. Mit Hilfe wahrscheilichkeitstheoretischer Methoden können genauere Aussagen über Ausfallswahrscheinlichkeiten getroffen werden, wobei die noch zulässigen Ausfallwahrscheinlichkeiten von den Produktverantwortlichen oder (z.B. im Eisenbahnwesen oder in der Luftfahrt) von damit beauftragten Stellen im Zuge einer Risikoabwägung festgelegt werden müssen.

Referenzen

Ausgewählte Referenzen

  • H.-P. Gänser, A. Leitgeb, K. Glinsner, W. Eichlseder: Computation of a modified Haigh-Goodman diagram for damage tolerant design for infinite fatigue life. Proc. Inst. Mech. Engrs Part C, J. Mech. Engng Sci. 221 (2007) 619-623
  • H. Maderbacher, B. Oberwinkler, H.-P. Gänser, W. Tan, M. Rollett, M. Stoschka: The influence of microstructure and operating temperature on the fatigue endurance of hot forged Inconel® 718 components. Mat. Sci. Engng A 585 (2013) 123-131
  • J. Maierhofer, R. Pippan, H.-P. Gänser: Modified NASGRO equation for physically short cracks. Int. J. Fatigue 59 (2014) 200-207
  • J. Maierhofer, H.-P. Gänser, R. Pippan: Modified Kitagawa-Takahashi diagram accounting for finite notch depths. International Journal of Fatigue 70 (2015) 503-509
  • J. Maierhofer, R. Pippan, H.-P. Gänser: Modified NASGRO Equation for Short Cracks and Application to the Fitness-for-purpose Assessment of Surface-treated Components. Procedia Materials Science 3 (2014) 930-935
  • H.-P. Gänser, J. Maierhofer, R. Tichy, I. Zivkovic, R. Pippan, M. Luke, I. Varfolomeev: Damage tolerance of railway axles – The issue of transferability revisited. International Journal of Fatigue 86 (2016) 52-57
  • U. Zerbst, M. Vormwald, R. Pippan, H.-P. Gänser, C. Sarrazin-Baudoux, M. Madia: About the fatigue crack propagation threshold of metals as a design criterion – a review. Engineering Fracture Mechanics 153 (2016) 190-243
  • S. Kolitsch, H.-P. Gänser, J. Maierhofer, R. Pippan: Fatigue crack growth threshold as a design criterion – statistical scatter and load ratio in the Kitagawa-Takahashi diagram. International Conference on Materials, Processing and Product Engineering 2015 (MPPE 2015). IOP Conf. Series: Materials Science and Engineering 119 (2016) 012015 doi:10.1088/1757-899X/119/1/012015
  • H.-P. Gänser, J. Maierhofer, T. Christiner: Statistical correction for reinserted runouts in fatigue testing. International Journal of Fatigue 80 (2015) 76–80
